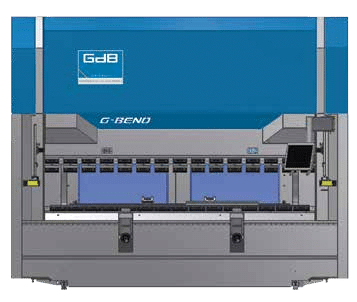

Dobradeiras de alta performance híbrida, desenvolvida para atender aos mais altos padrões de qualidade, confiabilidade e produtividade. Sua estrutura reforçada, sem soldas e pinada, oferece precisão e eficiência em todos os detalhes. Além disso, conta com dispositivos como controle da espessura dos materiais, sistemas que fazem a compensação da estrutura durante a dobra, CNC intuitivo de fácil operação, 6 eixos, máquina sincronizada, pedaleira wi-fi e fixações das ferramentas que garantem a otimização no setup e qualidade da dobra.
O conceito híbrido desta linha traz uma inovação importante: a combinação de duas tecnologias para a movimentação dos cilindros. O sistema hidráulico convencional (bomba) é acionado por servo motores, tornando o sistema híbrido mais rápido, preciso e silencioso. Esta abordagem resulta em uma economia de até 60% no consumo de energia em comparação com dobradeiras hidráulicas tradicionais.
A simplicidade na operação é outro destaque desta linha. Com um CNC intuitivo e um amplo touch screen de 21.5” com visualização em 3D, a operação torna-se fácil e intuitiva. Além disso, a ergonomia e a redução significativa do nível de ruído proporcionam um ambiente de trabalho agradável.
A velocidade e produtividade são garantidas pelos eixos controlados, sensores de pressão, sistemas de compensações e sistema de troca rápida das ferramentas, permitindo agilidade nos setups.
Os sistemas de compensações estruturais oferecem uma leitura e compensação da deformação estrutural em tempo real, garantindo ângulo e grau constantes desde a primeira dobra e em toda a extensão da peça. Além disso, o controle dinâmico de espessura e carga garante a aplicação de força apenas quando necessário.
Esta linha também oferece flexibilidade nas aplicações, configurada com 6 eixos controlados pelo CNC, permitindo o posicionamento automático e variações nas dobras.
Entre em Contato Conosco Solicite seu orçamento sem compromisso – Estamos Prontos para Atendê-lo!
Configuração de série:
› CNC ESA S675.
› 6 Eixos (Y¹, Y², X, R, Z¹ e Z²).
› Fixação das ferramentas superior manual rápido e
inferior com bloqueio pneumático.
› Compensação estrutural – Reflex.
› Compensação da flexão – Deflex (para máquinas
acima de 3m).
› Controle dinâmico de espessura.
› Controle dinâmico de carga.
› Suporte frontal deslizante com volante para ajuste de
altura.
› Pedaleira wi-fi.
› Iluminação interna e na área de trabalho.
› Componentes de segurança conforme NR-12.
Características:
› Agilidade no setup.
› Simplicidade na operação.
› Ergonômica e silenciosa.
› Cursos elevados.
› Precisão de repetibilidade.
› Veloz e produtiva.
› Controle dinâmico de espessura e carga.
› Sistemas de compensações estruturais (Deflex,
Reflex).
› Flexibilidade nas aplicações (para várias aplicações).
Conceito Híbrido
A movimentação dos cilindros acontece por meio dacombinação de 2 tecnologias de acionamento: bomba hidráulica + servo motores. O sistema hidráulico convencional (bomba) é acionado por servo motores, desta forma a movimentação se torna proporcional a rotação dos servo motores. O sistema híbrido é mais rápido, preciso e mais silencioso. O Consumo de energia acontece somente quando os servo motores acionam a bomba, ou seja, no momento da dobra. A economia é de até 60% se comparada às dobradeiras hidráulicas.
Componentes de série
Compensação estrutural – REFLEX
Sistema de controle e medição das flexões laterais existentes na estrutura da máquina. Garante a execução de qualquer dobra do mesmo material com ângulo constante, independente do comprimento da peça.
Conceito Híbrido
Controle dinâmico de carga
Sistema de controle e medição da resistência das chapas a serem dobradas. Permite identificar a real resistência da chapa, garantindo que a máquina aplique a força adequada para a realização da dobra. Evita danos nas ferramentas.
Nota 1: Atua a partir de 5% da força nominal do equipamento.
